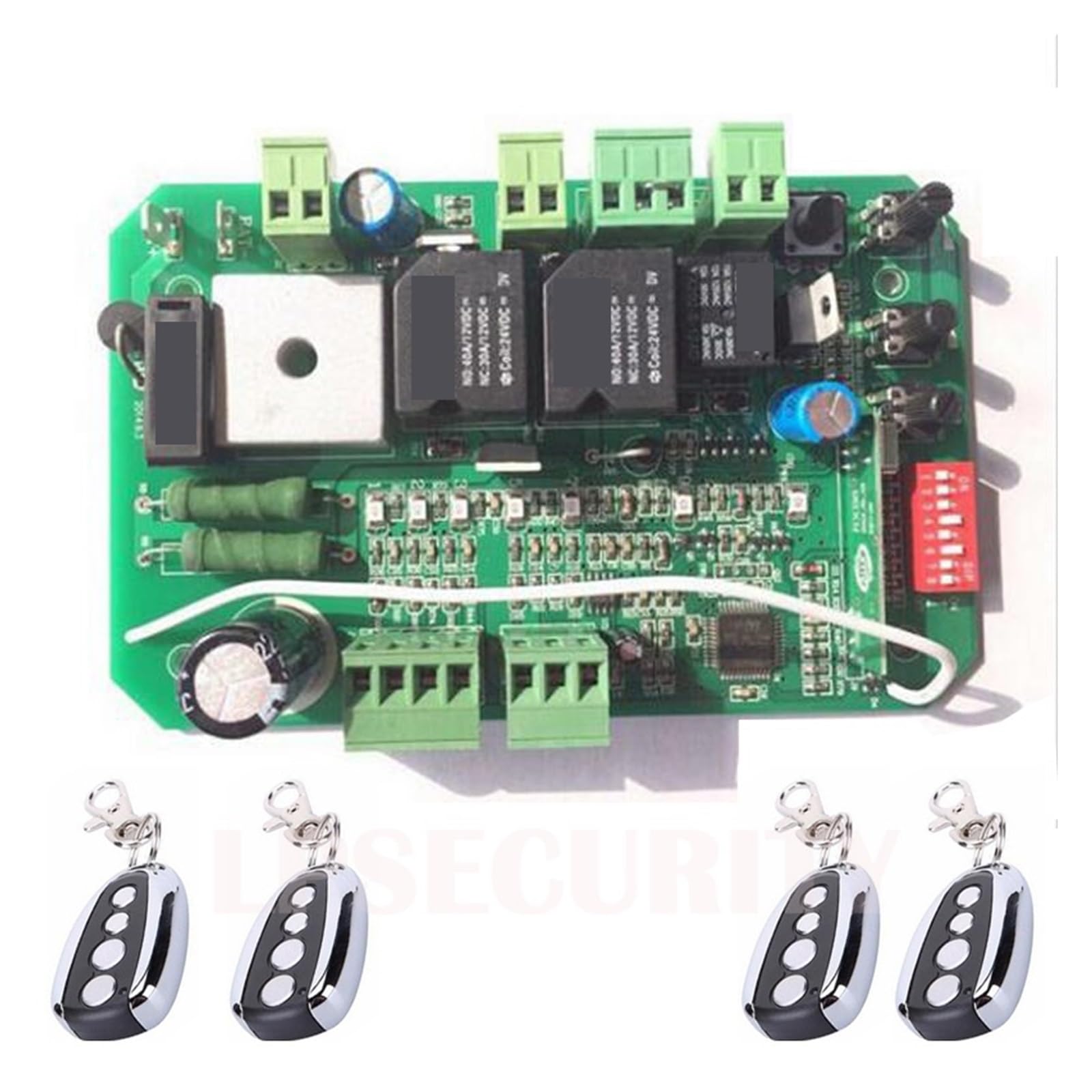

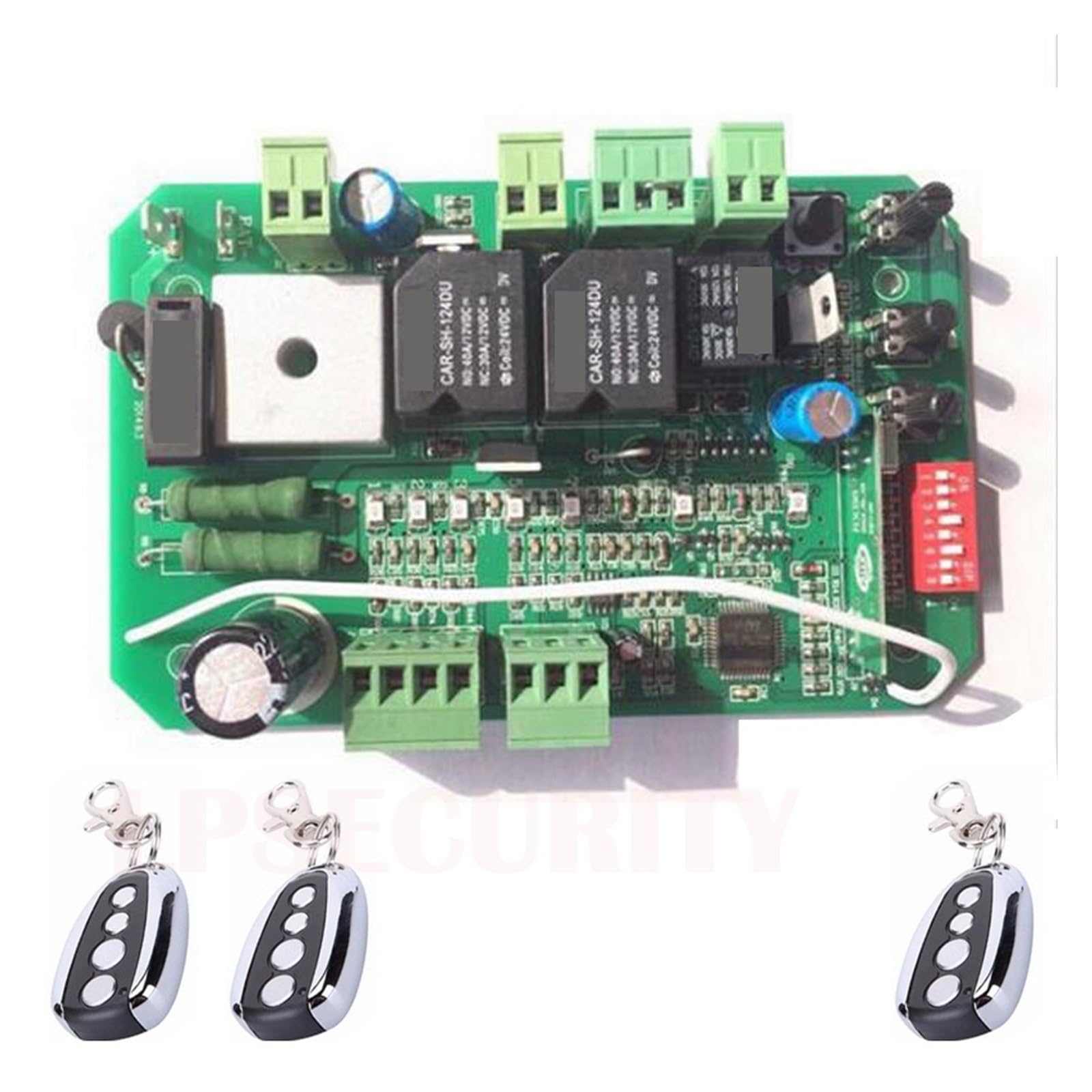

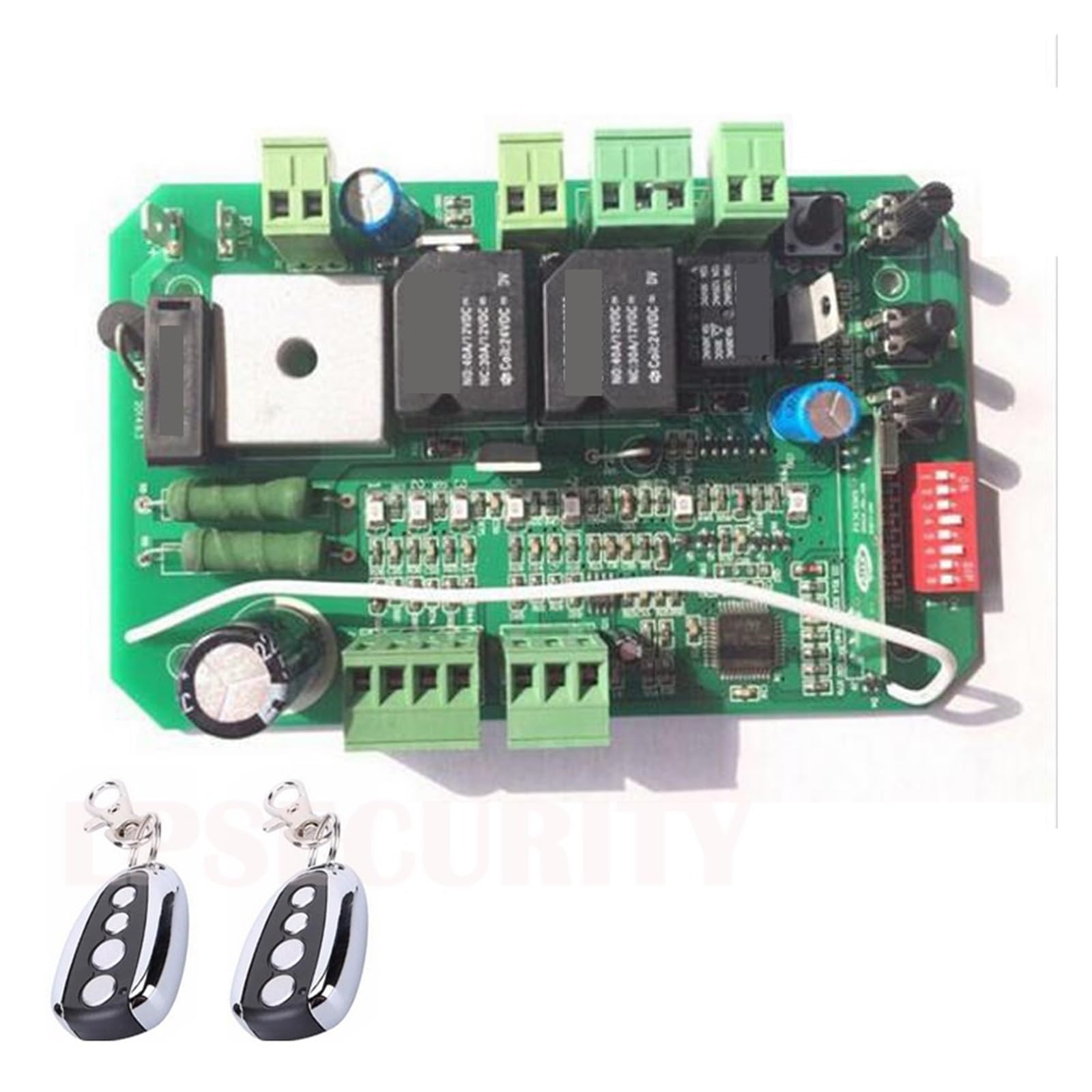

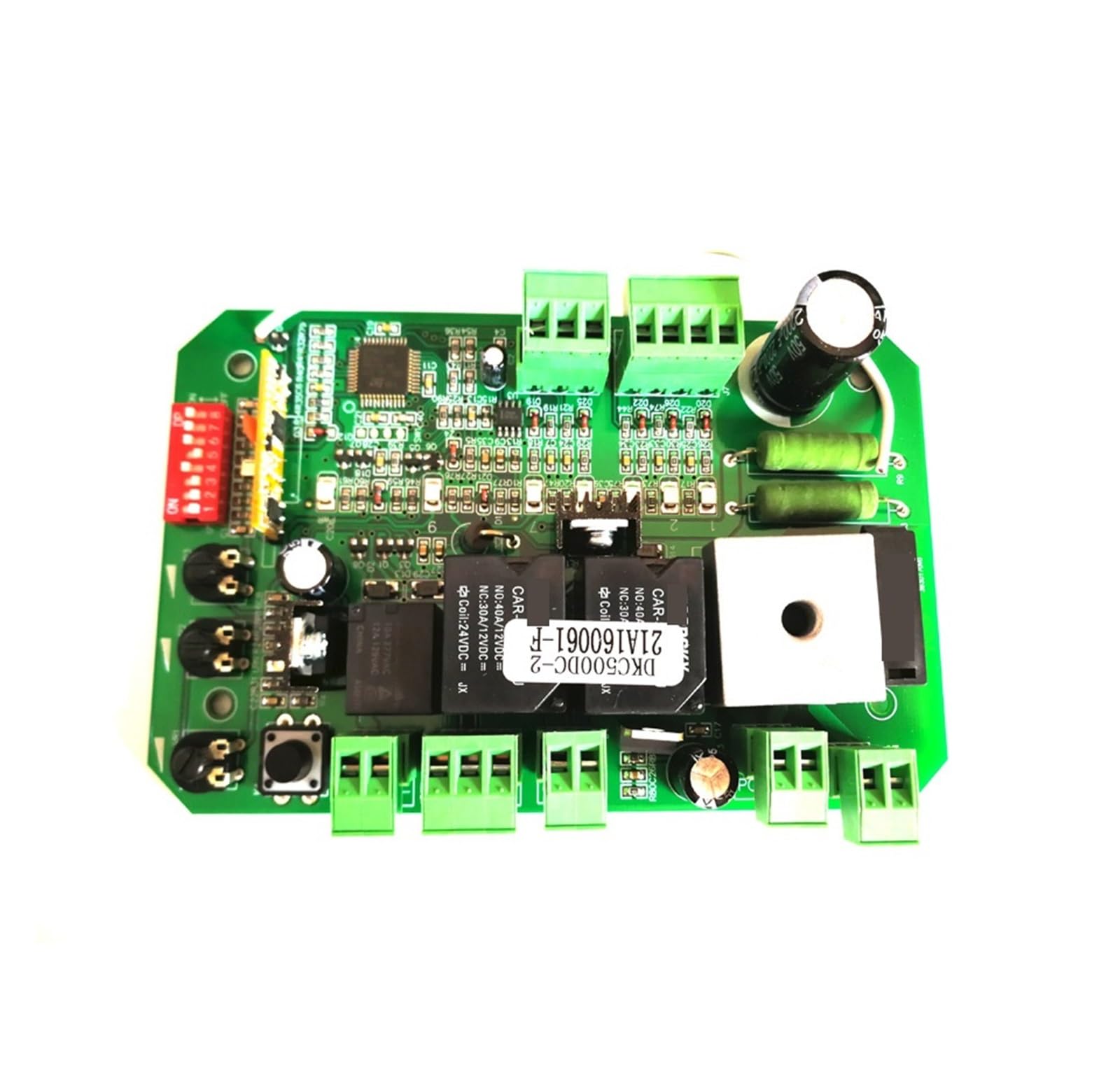

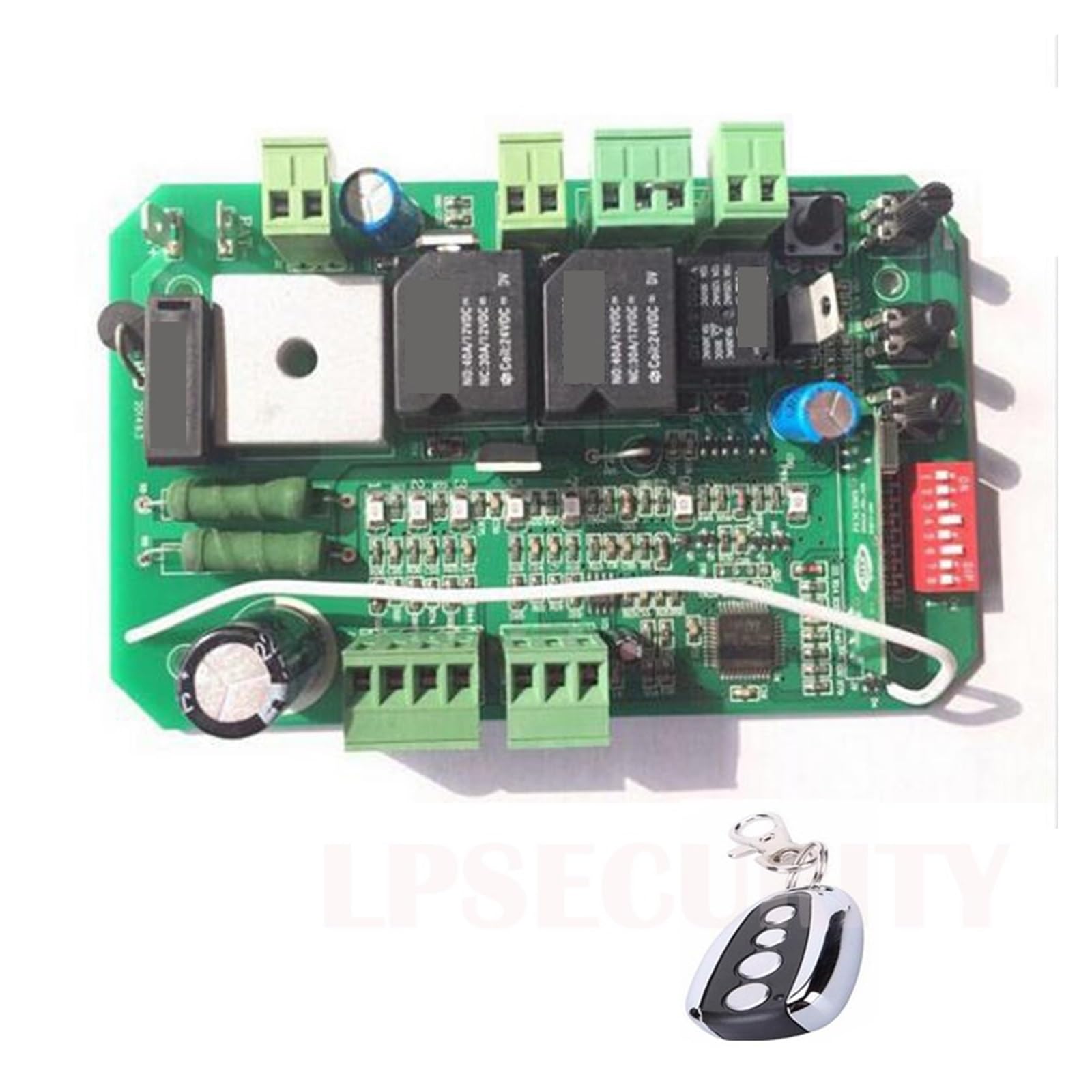

Elektrischer TüRöFfner, Toröffner-Steuereinheit-Motherboard-PCB-Motor-Controller-Platinenkarte for 24-V-Gleichstrom-Schiebetor-Motoröffner(8 remote controls)

Farbe: 8 Remote Controls
Marke: MINING
Artikelgewicht: 10 Gramm
Anzahl der Einheiten: 1.0 stück
Hersteller: MINING

- Bestätigen Sie die Einschaltrichtung. Wenn sich das Tor nicht in die gewünschte Richtung bewegt, müssen Sie die Arbeitsrichtung des Motors umkehren, indem Sie die roten und schwarzen Drähte der MOT-Klemme J4 vertauschen und „OP“ und „CL“ vertauschen. der Klemme J10. Beacon Light-Anschluss (nicht im Lieferumfang enthalten) Schließen Sie das Beacon Light-Kabel an das ALM an Klemme J8 an.
- Ein-Tasten-Schalter/Drei-Tasten-Schalter-Anschluss. Die offene Leitung des Drucktastenschalters ist mit der J7-Klemme verbunden, die offene Leitung des Schalters ist mit 1 der J7-Klemme verbunden, die Schließleitung des Schalters ist mit 2 von J7 verbunden Klemme, die Stoppleitung des Schalters ist mit 3 der J7-Klemme verbunden, die öffentliche Leitung des Schalters ist mit J7-Klemme 4 verbunden
- VR1: Wird für Einstellen der Gesamtbetriebszeit des Motors verwendet. Für Erhöhen im Uhrzeigersinn drehen, für Verringern gegen den Uhrzeigersinn drehen. Die Gesamtzeit kann von minimal 10 Sekunden bis maximal 90 Sekunden eingestellt werden.
- VR2: Wird verwendet, um die Ausgangskraft des OPEN-Motors anzupassen, um eine sichere Verwendung zu gewährleisten. Für Erhöhen im Uhrzeigersinn drehen, für Verringern gegen den Uhrzeigersinn drehen.
- VR3: Wird verwendet, um die Ausgangskraft des CLOSE-Motors anzupassen, um eine sichere Verwendung zu gewährleisten. Für Erhöhen im Uhrzeigersinn drehen, für Verringern gegen den Uhrzeigersinn drehen.
